Installationsinstruktioner för PTC-värmare

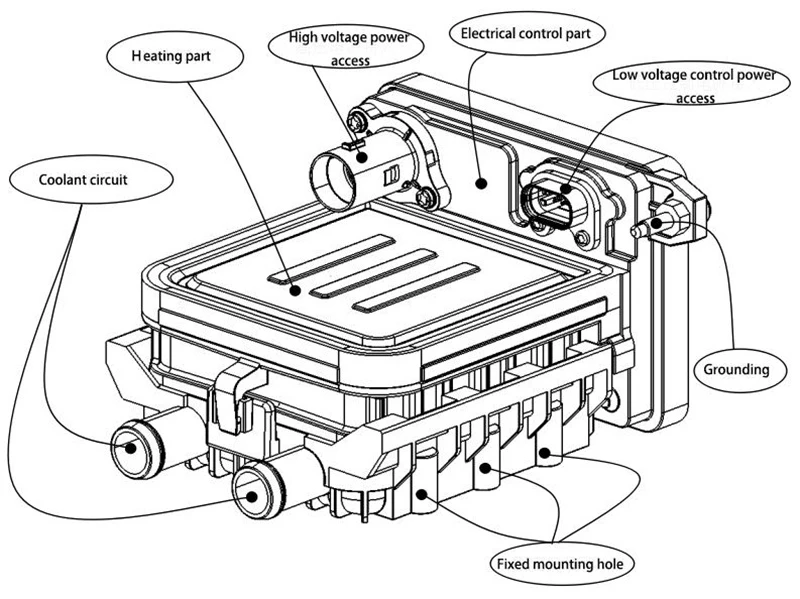

1. Produktens utseende
Se den digitala 3D-modellen och ritningarna för detaljerade mått och monteringshål.
2.Kylvätskekretsanslutning
Obs: Om det finns lite eller inget kylvätskeflöde kan det orsaka permanent skada på den elektriska PTC-värmaren.
3.Elektrisk anslutning
Figur 6 nedan är stiftdefinitionen för kontakten, A-riktningsvyn motsvarar högspänningskontakten och B-riktningsvy motsvarar lågspänningskontakten.
Figur 6 Definition av kontaktstift
Högspänningsströmkontakt Lågspänningskontrollströmkontakt
Dockningskontakt: 805-972-021 Dockningskontakt: 805-031-551
Plats: A Plats: A
Färg: orange Färg: Svart

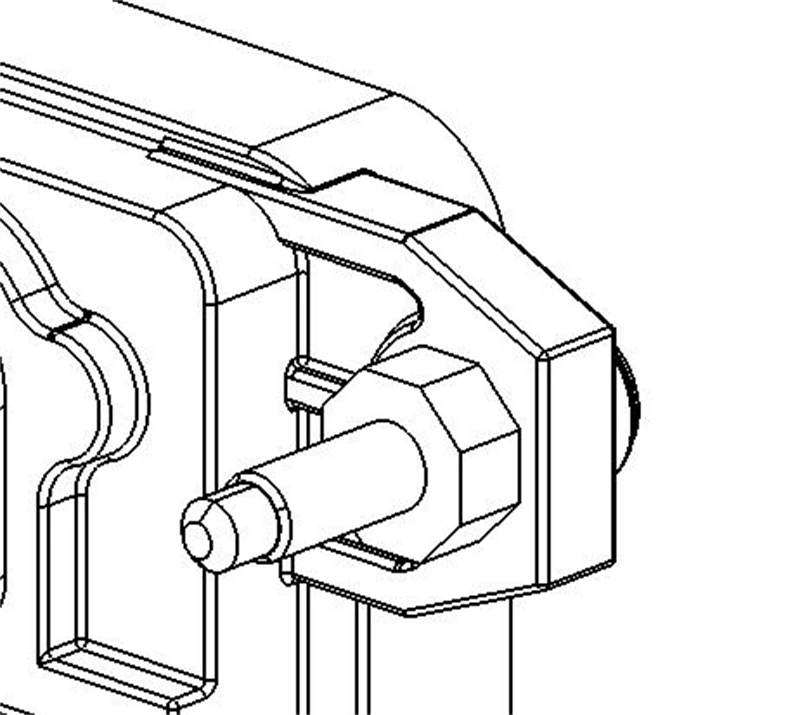

Figur 7 nedan är ett schematiskt diagram över platsen för jordningsbulten
M6 jordningsbult, maximalt vridmoment är 10,5Nm, kunden måste vara jordad vid installation av PTC elvärmare.
Figur 7jordningsbult
Varning:Strömmen måste stängas av innan du installerar eller tar bort PTC-elvärmaren!
Krav för fordonets elsystem:
①Det måste säkerställas att polariteten hos högspänningsförsörjningen är korrekt och att den har överspännings- och underspänningsskyddsfunktioner.
②En oberoende högspänningslikströmssäkring måste installeras på fordonssidan för kortslutningsskydd.
③Hela fordonet behöver installera en isoleringsdetektor för läckagedetektering.
④Högspänningsledning har spärrfunktion.
