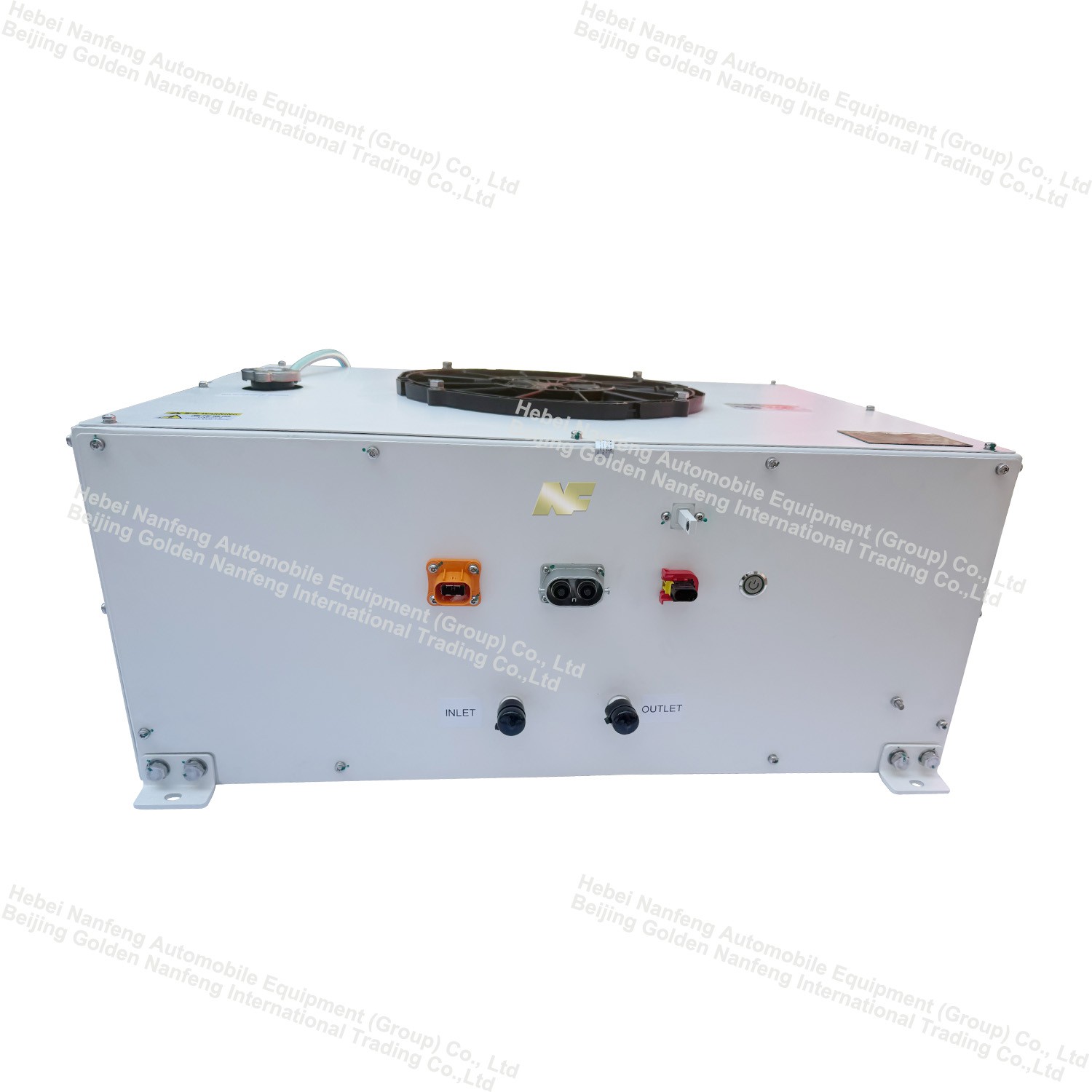

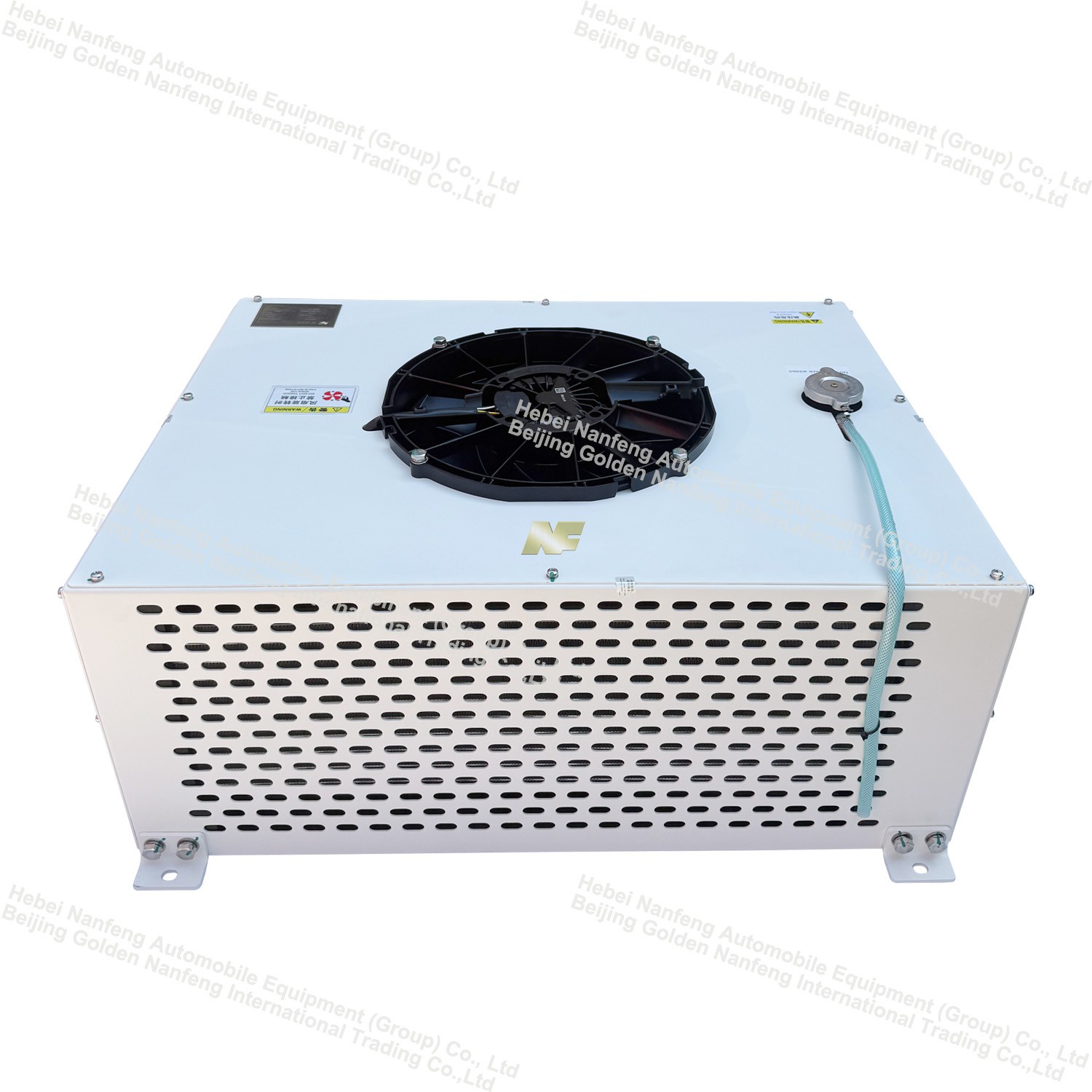

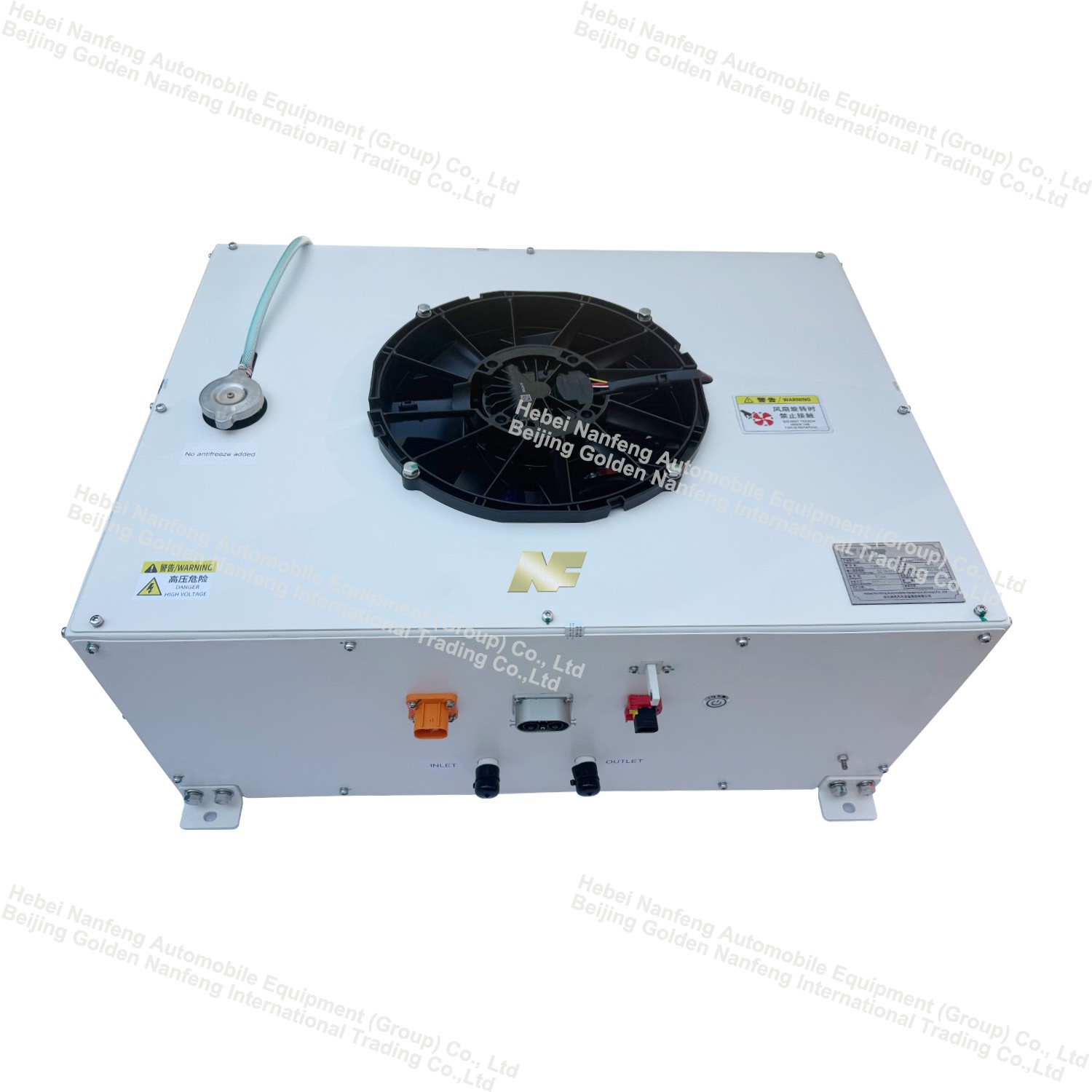

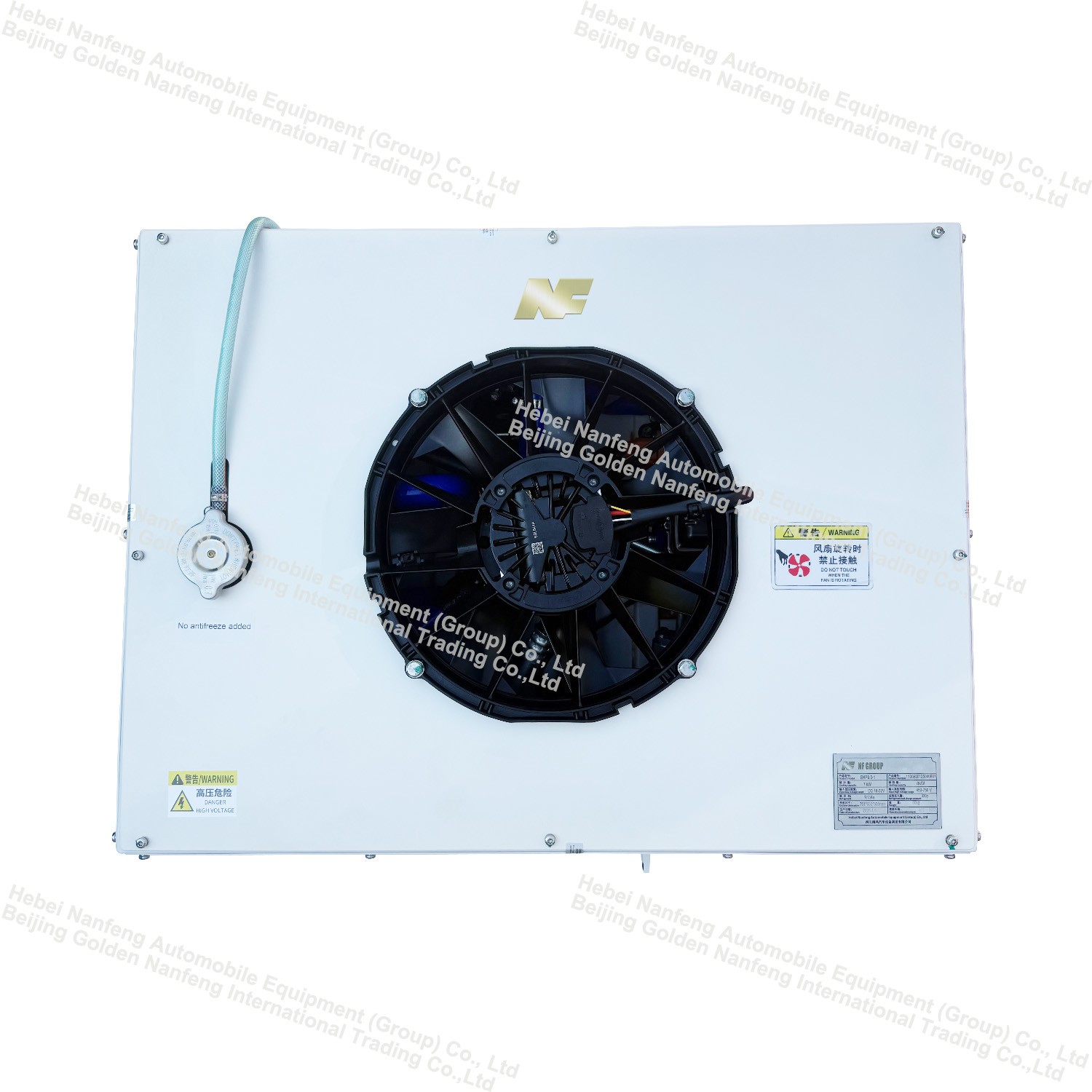

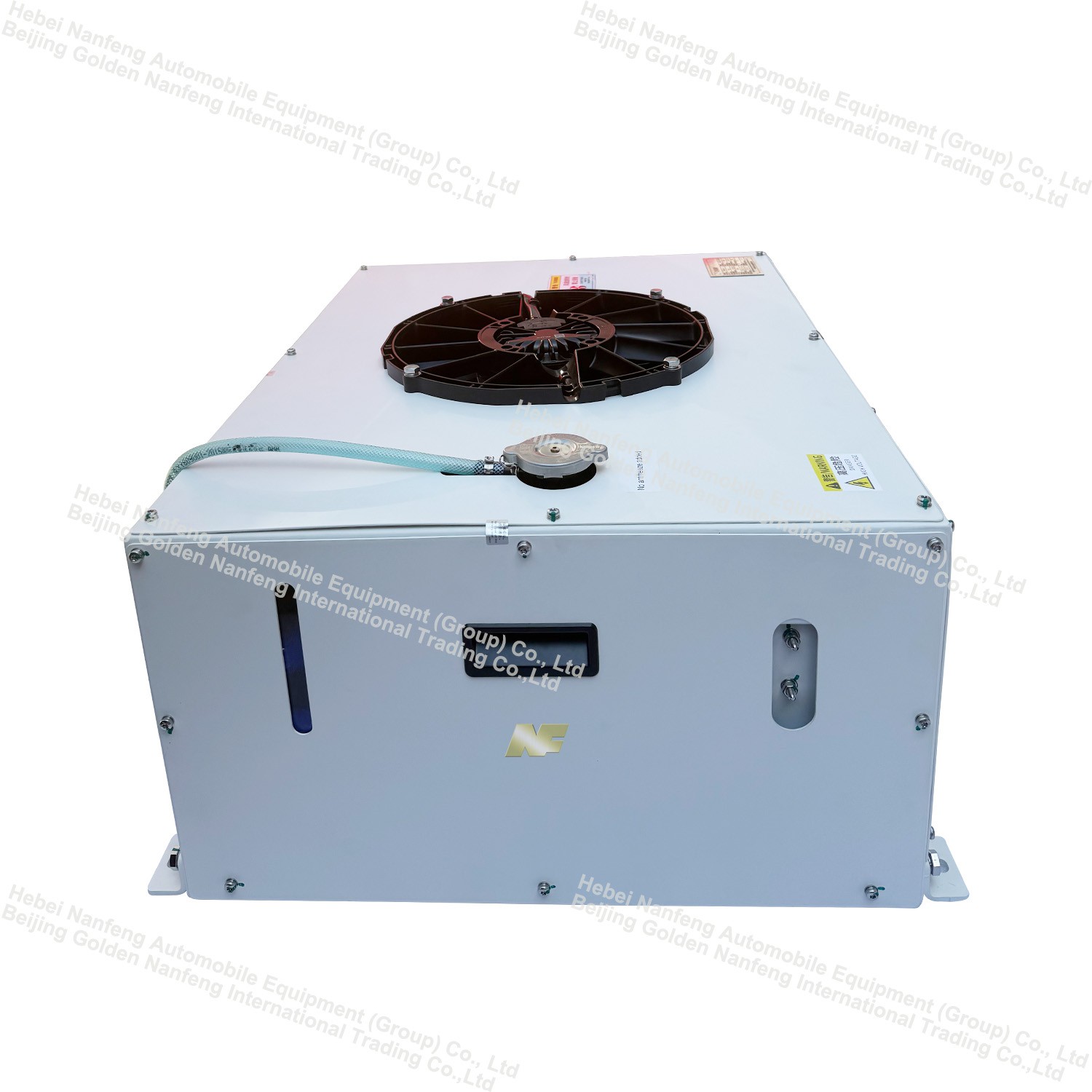

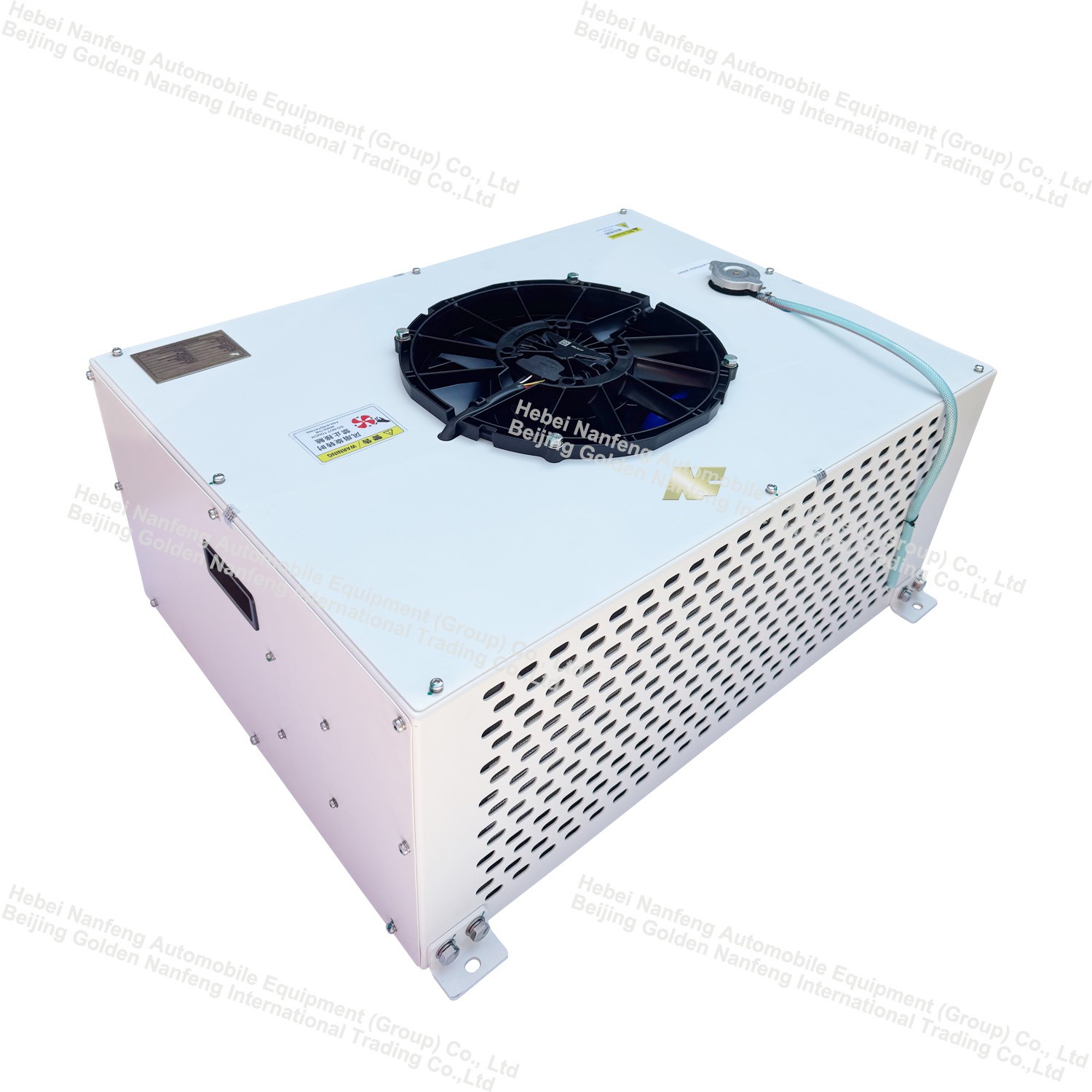

EV Battery Thermal Management Unit BTMS





NFEHP-serienvärmeledningsenhetär ett system som används för att kyla/värma upp batteripaketet i nya energifordon.



Under körning eller laddning av fordonet stiger batteriets temperatur på grund av den yttre omgivningstemperaturen eller laddnings- och urladdningsegenskaperna hos själva batteripaketet, vilket resulterar i att batteriets bästa arbetsmiljö går förlorad. Serviceobjektet för denna produkt är det vatten-kylda batteripaketet, genom kontroll av vattentemperaturen fungerar batteripaketet i batteripaketet inom ett visst temperaturintervall, för att säkerställa batteriets kvalitet, förlänga dess livslängd och säkerställa fordonets marschräckvidd.



Jämfört med den traditionella värmeavledningsmetoden har denna produkt egenskaperna för snabb värmeavledning, hög effektivitet, stabil temperaturkontroll, vilket avsevärt kan förbättra batteriets prestanda och förlänga livslängden.





Den heldragna röda linjen i figuren representerar kylcykeln och den streckade blå linjen representerar kylvätskecykeln. Den här enheten har tre lägen, inklusive kylläge, värmeläge och själv-cirkulationsläge. Enheten växlar mellan dessa tre lägen baserat på parametrarnas feedback från batteripaketets BMS.





Kylningsläge:



Fläkten och kompressorn slås på och köldmediet med hög-temperatur och-högt tryck släpps ut från kompressorn och kommer in i kondensorn för värmeavgivning och kylning. Därefter strypas den och görs trycklös genom en termisk expansionsventil för kylning. Köldmediet med låg- och låg-temperatur kommer in i batterikylaren och utbyter värme med kylvätskan med hög-temperatur som rinner ut ur batteripaketet. Köldmediet absorberar värme och kommer in i kompressorns sugport och avslutar en kylcykel. Samtidigt passerar kylvätskan med hög-temperatur som strömmar ut ur batteripaketets utlopp genom vattenpumpen och strömmar genom kylaren för att erhålla kylning och bildar en kylvätska med låg-temperatur som kommer in i batteripaketets inlopp för att kyla batteriet och slutföra en vattenkretscykel.



Kylningsläget är lämpligt för arbetsförhållanden med hög termisk belastning på batteripaketet.



Uppvärmningsläge:



Fläkten och kompressorn stängs av, vattenpumpen och elvärmaren slås på och kylvätskan med låg-temperatur värms upp av elvärmaren innan den strömmar genom kylaren och går in i batteripaketet för att värma batteriet.



Själv-Cirkulationsläge:



Kompressorn och elvärmaren är avstängdavattenpumpoch fläkten slås på och kylvätskan cirkulerar mellan värmehanteringsenheten och batteripaketet för att ta bort värmen från batteripaketet.



Det självgående läget är lämpligt för arbetsförhållanden med låg termisk batteribelastning.





1	Modell	NFEHP6.0-1
2	Kylkapacitet	7KW
3	Värmekapacitet	8KW
4	Märkspänning	600VDC
5	Lågspänningsmatning	16-32VDC
6	Överspänningsskydd/återställningsspänning	750/730VDC
7	Underspänningsskydd/återställning	400/420VDC
8	Köldmediebärare	50%:50% etylenglykol/vattenlösning
9	Kylmedel	R134a
10	Kompressorns slagvolym	34cc
11	Arbetstemperatur	-40 grader ~+50 grader
12	Enhetsskyddsnivå	IP67
13	Ytterdiameter på vatteninloppsröret	Φ20 mm
14	Ytterdiameter på vattenutloppsröret	Φ20 mm
15	Total massa	＜50 kg
16	Kommunikationsmetod	CAN2.0B



• Elfordon: Elbilar för passagerare, kommersiella fordon (bussar, logistiklastbilar), nya energispecialfordon (teknikfordon, sanitetsfordon).
• Energilagringssystem: Stationära energilagringssystem (nät-sida, användar-sida), mobil energilagringsutrustning.
• Industriell utrustning: Hög-frekvensomvandlare, laserskärmaskiner, medicinsk utrustning (MRI, CT-skannrar).











• Certifieringar: Uppfyller ISO 45001, IATF 16949, CE och andra internationella standarder.
• Garanti: Ger 2 års garanti för hela enheten; gratis byte av defekta delar inom garantiperioden.
• Anpassningstjänst: Stöder personlig anpassning av kyl-/värmekapacitet, dimensioner, kommunikationsprotokoll, etc., enligt kundens krav.
• Globalt-efterförsäljningsnätverk: Etablerar servicecenter i större regioner runt om i världen; tillhandahåller 7×24-timmars teknisk support, underhåll på plats och utbildningstjänster.
