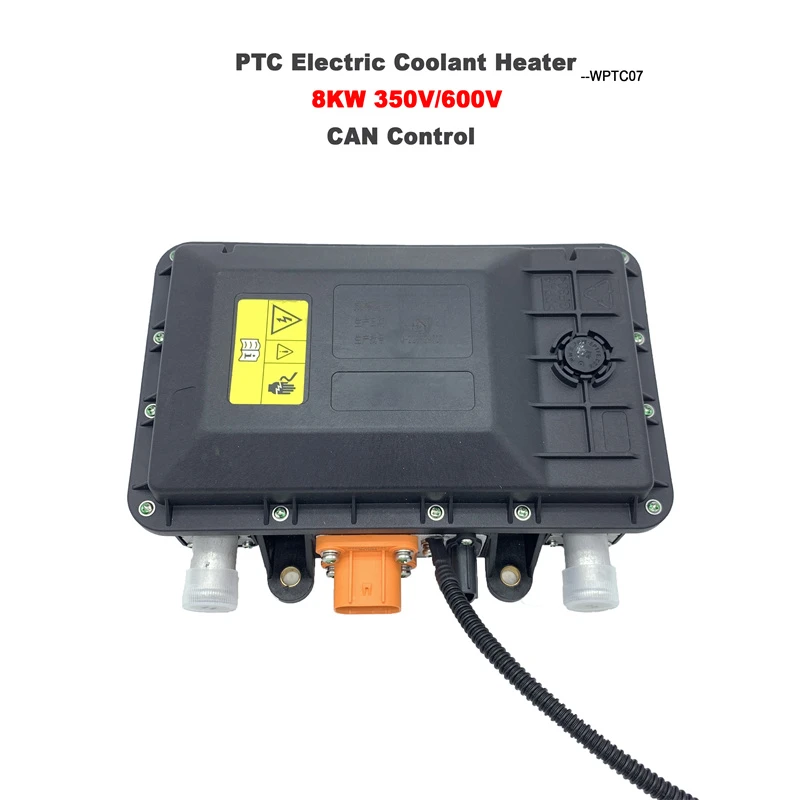

Högspänningsvärmare för elfordon



1, Produktintroduktion





PTC varmvattenberedare kan ge värme i sittbrunnen på nya energifordon och uppfyller standarderna för avfrostning och säker evakuering. Samtidigt ger den värme till andra fordon som kräver temperaturkontroll (som batterier).



2, Designfördelar:

①Anta 4-vägs PWM-kontrollläge, bussens slagström är liten och kraven på reläet i fordonskretsen är låga.

②PWM-lägeskontroll gör att effekten kan justeras kontinuerligt.

③CAN-kommunikationsmetoden kan rapportera styrenhetens arbetsstatus, vilket är bekvämt för kontroll och övervakning av hela fordonet.



3, Kontrollfunktion

4.4.1 Mjukstartsfunktion: PWM mjukstart

PWM från 0 procent till 100 procent tar det 30 sekunder. Denna funktion används för att skydda den höga startströmmen och plötsliga förändringar på högspänningsbussen. Varje kanal mjukstartas steg för steg, det finns rippelström under mjukstartsprocessen och slagströmmen är liten (<1.3 times the rated current).



4.4.2 Begränsade funktioner:

4.4.2.1 Temperaturgräns

①När temperaturen på vattenutloppet når 80 grader kommer det aktivt att minska effekten gradvis för att hålla vattentemperaturen vid vattenutloppet relativt konstant
② När temperaturen på någon IGBT når 85 grader, kommer den aktivt att minska strömmen gradvis eller stänga av, och återuppta arbetet när temperaturen är lägre än 80 grader, så att IGBT-temperaturen inte överskrider gränsen
4.4.2.2 Effektbegränsning

① Effektgräns för mjukstart: effekten för varje kanal är begränsad till 3800W under mjukstart



4.4.3 Skyddsfunktion:

4.4.3.1 Högspänningsöver- och underspänningsskydd

Arbetsspänningsområdet kan ställas in enligt kundens krav. Om värmaren inte är inom intervallet kommer den inte att starta eller stängas av. Om den återgår till intervallet kommer den att starta om mjukt till det aktuella inställda värdet.
4.4.3.2 IGBT-drivspänningsöver- och underspänningsskydd

När IGBT-drivspänningen inte ligger inom det inställda arbetsområdet kommer uppvärmningen att stängas av helt och sedan mjukstarta till det aktuella inställda värdet efter återhämtning.
4.4.3.3 Lågspänningsskydd för omvänd anslutning Den omvända lågspänningsanslutningen fungerar inte.
4.4.3.4 Utloppsvattentemperatur övertemperaturskydd

När utloppsvattnets temperatur överstiger 105 grader i 3 sekunder, stängs all uppvärmning omedelbart av

4.4.3.5 Kortslutningsskydd

Om någon PTC kortsluts kommer kretsen att stängas av omedelbart. Upprepa detekteringen 5 gånger, om den fortfarande är kortsluten kommer kretsen inte att slå på värmen förrän den slås på igen.
4.4.3.6 Överströmsskydd

Om kretsen fortsätter att överskrida 2 gånger märkströmmen i 5 s under uppvärmning anses den vara överbelastad och kretsen kommer att stängas av och startas om.



4, Produktcertifiering





5, Ansökan



6, Produktparameter

Modell	WPTC07-1	WPTC07-2
Märkeffekt (kw)	8KW±10 procent @10L/min, Tenn=0 grad
OEM Power (kw)	6KW/7KW/8KW/9KW/10KW
Märkspänning (VDC)	350v	600v
Arbetsspänning	250~450v	450~750v
Styrenhet lågspänning (V)	9-16 eller 18-32
Kommunikationsprotokoll	BURK
Effektjusteringsmetod	Växelkontroll
IP-klassning för kontakt	IP67
Medium typ	Vatten: etylenglykol /50:50
Totaldimension (L*B*H)	236*147*83mm
Installationsmått	154 (104)*165 mm
Fogdimension	φ20 mm
Högspänningskontaktmodell	HVC2P28MV102, HVC2P28MV104 (Amfenol)
Lågspänningskontaktmodell	A02-ECC320Q60A1-LVC-4(A) (Sumitomo adaptiv enhetsmodul)
